マルチ電源（燃料電池による多用途電源）
AC１００V・DC１２V・５V 燃料電池マルチ電源システム |
|
| 各種燃料電池マルチ電源 |
◎ マルチ電源化
LEDを効率よく使用するできるよう、また災害時のさまざまな電源需要を考慮し
DC５V ・DC12V ・AC１００Vのマルチ電源化としました。
◎ 長時間用燃料電池・及び水素吸蔵合金ボンベ
高充填密度水素吸蔵合金ボンベ・高出力密度燃料電池
◎ 高出力安定化燃料電池
さまざまな機器との接続が可能なようにDC-DCコンバーター、インバーターによりマルチ電源化
FANのにより燃料電池に酸素を強制的に供給しコンパクトで高出力化としています。
◎ インバーターの自動復帰回路
インバーター低電圧時の自動復帰仕様 |
|
| 詳しくはお問い合わせ下さい |
|

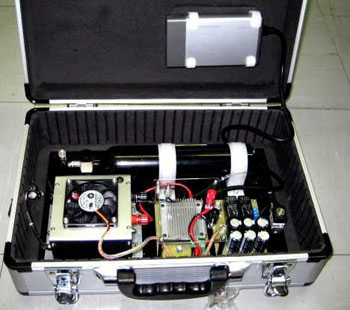

１０W－マルチ電源システム（５V・１２V・１００V）
|
３０W－マルチ電源システム（５V・１２V・１００V）
|
６０W－マルチ電源システム（５V・１２V・１００V）
 |

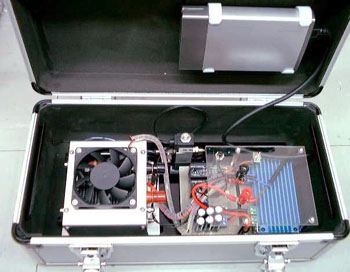

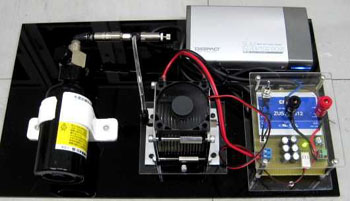

1００W－マルチ電源システム（５V・１２V・１００V）
水素吸蔵合金 ２００NL
|

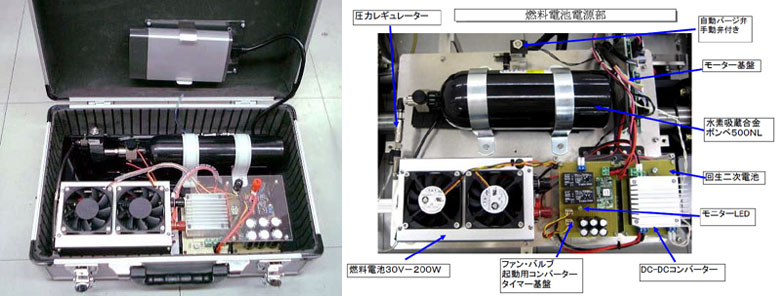

２００W－マルチ電源システム（５V・１２V・１００V）
水素吸蔵合金 ２００NL
|

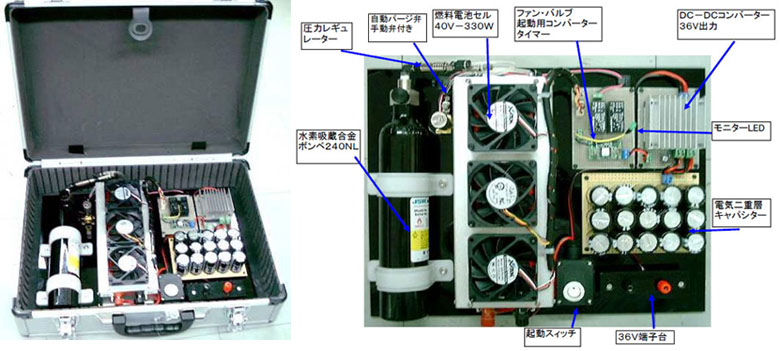

３００W－３６V電源システム
水素吸蔵合金 ２００NL
|

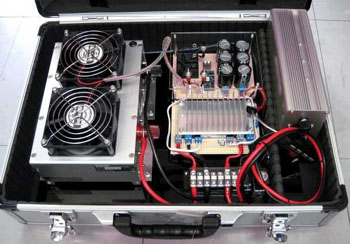

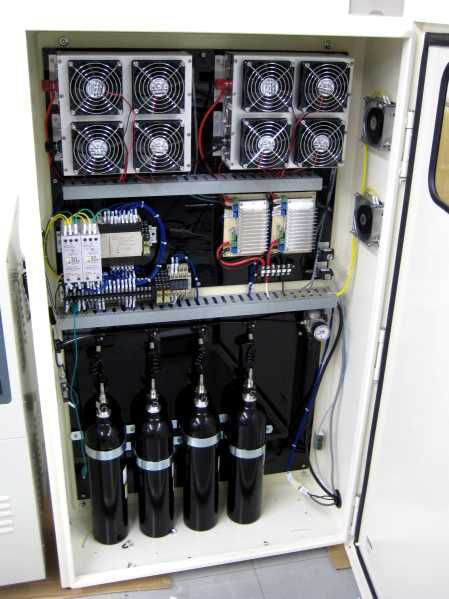

５００W－マルチ電源システム（５V・１２V・１００V）
 |

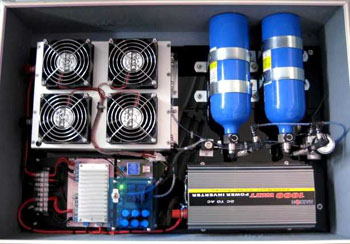

１０００W－マルチ電源システム（５V・１２V・１００V）
水素吸蔵合金５００NL x２
|
２０００W－マルチ電源システム（５V・１２V・１００V）
FC+PV ハイブリッド電源
 |
|
| 燃料電池マルチ電源システム概要 |
１）システム構成
| システム |
燃料電池タイプ |
DC-DCコンバーター |
電気二重層
キャパシタ(推奨) |
吸蔵合金ボンベ（推奨） |
| サイズ |
セル数 |
出力 |
20NL |
60NL |
200NL |
500NL |
| １０W |
３５ｍｍセル |
１２セル |
１０W |
１２V－１０W出力 |
１F－６直 |
○ |
○ |
|
|
| ３０W |
５５ｍｍセル |
１６セル |
３０W |
１２V－２８W出力 |
１０F－６直 |
|
○ |
○ |
|
| ６０W |
４０ｘ８０ｍｍセル |
１２セル |
６０W |
１２V－６０W出力 |
２０F－６直 |
|
○ |
○ |
|
| １００W |
４０ｘ８０ｍｍセル |
２０セル |
１００W |
１２V－１１０W出力 |
２０F－６直 |
|
|
○ |
○ |
| ３００W |
４０ｘ８０ｍｍセル |
６０セル |
３００W |
１２V－３６０W出力 |
２０F－６直 |
|
|
○ |
○ |
|
２）機器概要
|

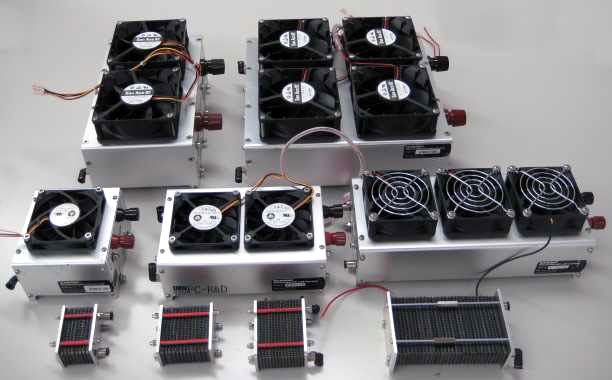

① 燃料電池 |
|
|
|
５～１０００W
|
|

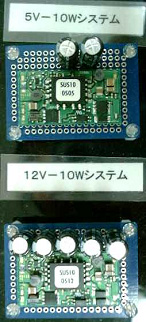

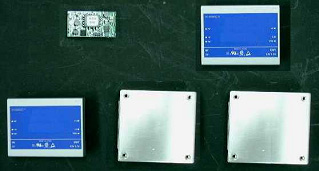

② DC-DCコンバーター |
|
|
|
上段左より １０W・３０W
下段左より ５０W・１００W・３００W |
コンバーターとキャパシターの組合せ |
|

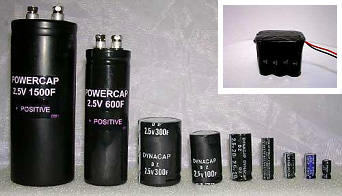

③ キャパシター |
|
|
枠内は 10F-６直
|
|

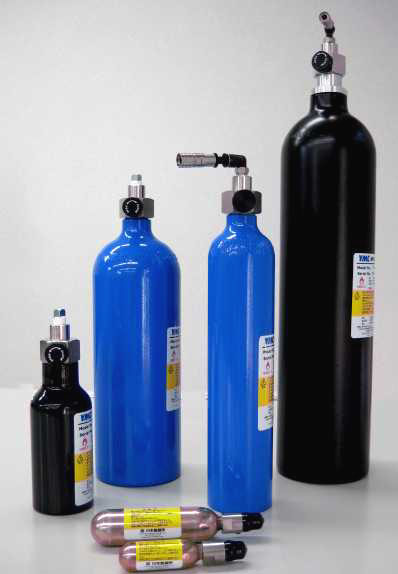

④ 水素吸蔵合金 |
|
|
|
７～１０００NL
|
|
|
| 燃料電池マルチ電源システム標準価格 |
| （１０Ｗ～５００Ｗ） |
| システムサイズ |
システム内訳 |
水素吸蔵合金 |
標準価格（税別） |
| １０W燃料電池システム |
燃料電池本体
DCDCコンバーター
キャパシター
インバーター |
燃料電池マルチ電源システム
水素吸蔵合金なし |
82,000 |
| 水素吸蔵合金２０NL |
108,000 |
| 水素吸蔵合金６０NL |
124,000 |
| ３０W燃料電池システム |
燃料電池本体
DCDCコンバーター
キャパシター
インバーター
自動パージ弁
|
燃料電池マルチ電源システム
水素吸蔵合金なし |
126,000 |
| 水素吸蔵合金６０NL |
161,000 |
| 水素吸蔵合金２００NL |
212,000 |
| ６０W燃料電池システム |
燃料電池本体
DCDCコンバーター
キャパシター
インバーター
自動パージ弁
|
燃料電池マルチ電源システム
水素吸蔵合金なし |
234,000 |
| 水素吸蔵合金６０NL |
270,000 |
| 水素吸蔵合金２００NL |
320,000 |
| １００W燃料電池システム |
燃料電池本体
DCDCコンバーター
キャパシター
インバーター
自動パージ弁
|
燃料電池マルチ電源システム
水素吸蔵合金なし |
250,000 |
| 水素吸蔵合金６０NL |
284,000 |
| 水素吸蔵合金２００NL |
336,000 |
| ２００W燃料電池システム |
燃料電池本体
DCDCコンバーター
キャパシター
インバーター
自動パージ弁
|
燃料電池マルチ電源システム
水素吸蔵合金なし |
498,000 |
| 水素吸蔵合金２００NL |
584,000 |
| 水素吸蔵合金５００NL |
632,000 |
| ３００W燃料電池システム |
燃料電池本体
DCDCコンバーター
キャパシター
インバーター
自動パージ弁
|
燃料電池マルチ電源システム
水素吸蔵合金なし |
608,000 |
| 水素吸蔵合金２００NL |
694,000 |
| 水素吸蔵合金５００NL |
742,000 |
| ５００W燃料電池システム |
燃料電池本体
DCDCコンバーター
キャパシター
インバーター
自動パージ弁
|
燃料電池マルチ電源システム
水素吸蔵合金なし |
820,000 |
| 水素吸蔵合金２００NL |
916,000 |
| 水素吸蔵合金５００NL |
958,000 |
|
|
| （７００Ｗ～５０００Ｗ） |
| システムサイズ |
システム内訳 |
水素吸蔵合金 |
標準価格（税別） |
| ７００W燃料電池システム |
燃料電池本体
DCDCコンバーター
キャパシター
インバーター
自動パージ弁
|
燃料電池マルチ電源システム
水素吸蔵合金なし |
1,140,000 |
| 水素吸蔵合金２００NL |
1,226,000 |
| 水素吸蔵合金５００NL |
1,278,000 |
| １０００W燃料電池システム |
燃料電池本体
DCDCコンバーター
キャパシター
インバーター
自動パージ弁
|
燃料電池マルチ電源システム
水素吸蔵合金なし |
1,340,000 |
| 水素吸蔵合金５００NL |
1,470,000 |
| 水素吸蔵合金１０００NL |
1,570,000 |
| ２０００W燃料電池システム |
燃料電池本体
DCDCコンバーター
キャパシター
インバーター
自動パージ弁
|
燃料電池マルチ電源システム
水素吸蔵合金なし |
2,100,000 |
| 水素吸蔵合金５００NL ２本 |
2,380,000 |
| 水素吸蔵合金１０００NL ２本 |
2,560,000 |
| ３０００W燃料電池システム |
燃料電池本体
DCDCコンバーター
キャパシター
インバーター
自動パージ弁
|
燃料電池マルチ電源システム
水素吸蔵合金なし |
2,800,000 |
| 水素吸蔵合金５００NL ２本 |
3,080,000 |
| 水素吸蔵合金１０００NL ２本 |
3,260,000 |
| ４０００W燃料電池システム |
燃料電池本体
DCDCコンバーター
キャパシター
インバーター
自動パージ弁
|
燃料電池マルチ電源システム
水素吸蔵合金なし |
3,750,000 |
| 水素吸蔵合金５００NL ２本 |
3,980,000 |
| 水素吸蔵合金１０００NL ２本 |
4,200,000 |
| ５０００W燃料電池システム |
燃料電池本体
DCDCコンバーター
キャパシター
インバーター
自動パージ弁
|
燃料電池マルチ電源システム
水素吸蔵合金なし |
4,450,000 |
| 水素吸蔵合金５００NL ３本 |
4,850,000 |
| 水素吸蔵合金１０００NL ３本 |
5,150,000 |
|
|
