燃料電池反応生成水の可視化装置 Ａ００８(燃料電池から生成される水の可視化装置)
仕様
燃料電池部 ６V-５W仕様 (３５ｍｍ：８セル）
水素供給部 水素４NLの水素吸蔵合金ボンベ
水蒸気回収ポンプ ６V の超小型ダイヤフラム式マイクロポンプ
水の回収部 ５ｍｌの試験管・水による冷却容器

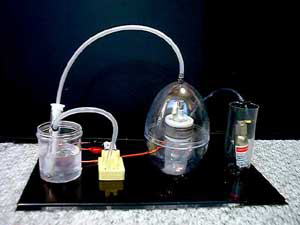

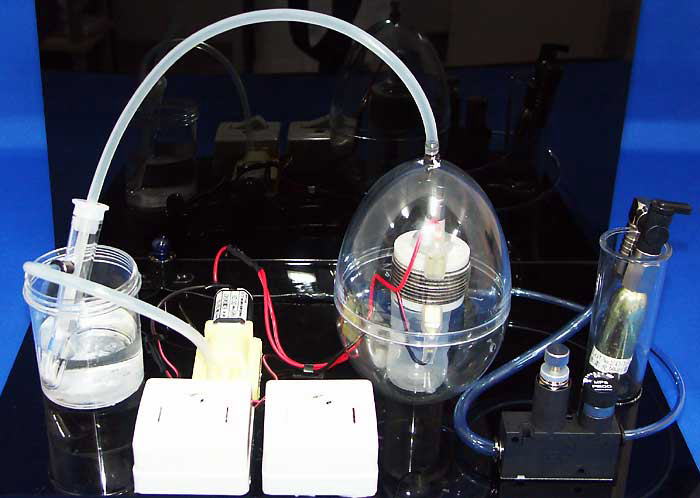

装置の概要及び操作手順
水回収部の試験管を冷やす容器に水を入れそこに氷等を入れて、０℃近い水にして下さい
１． 水素吸蔵合金ボンベより燃料電池に水素を供給
（ボンベ上のコックを左へひねって開けて下さい）
２． ８セルスタックの燃料電池にてDC６V-５Wに変換
３． 発電した電力により水蒸気回収用マイクロポンプを起動
（マイクロポンプ起動用スイッチをONにして下クダさい）
（マイクロポンプ起動用スイッチは水蒸気を回収する際は必ずONにして下さい）
４． 燃料電池容器内の気体を冷却試験管を通過させながら排気
５． 試験管内に水がトラップされる
＊ ３〜１０分で１滴の水が生成できます
＊＊ １本のボンベから約６０滴の水が採取できます
（実験の周囲環境（気温湿度等）および燃料電池への負荷状況により変化します）
※ 水の生成が遅い場合は高負荷用の豆電球をONにして下さい。
（負荷を大きくすると水素の消費量が増大し早く水素がなくなりますので必要のない
ときはスイッチをONにしないで下さい）

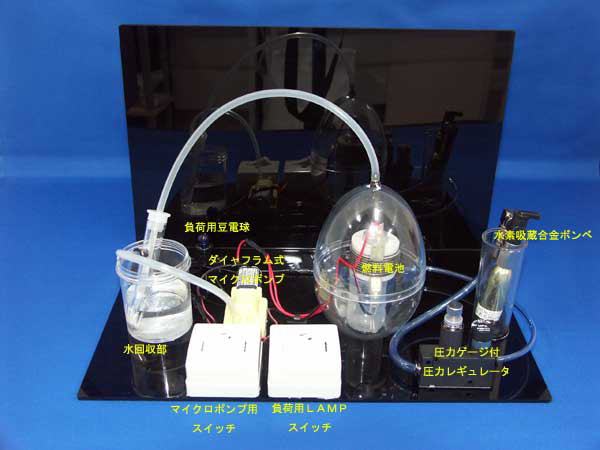

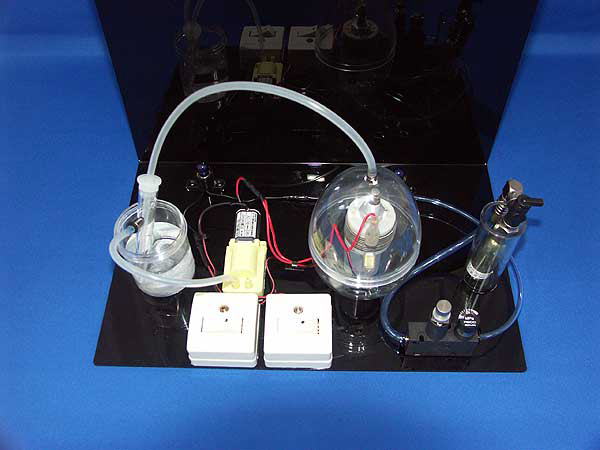

装置上面
| 各 部 拡 大 |
マイクロポンプ・水回収部 |
燃料電池・水素吸蔵合金ボンベ |
| 水 の 生 成 確 認 |
 |

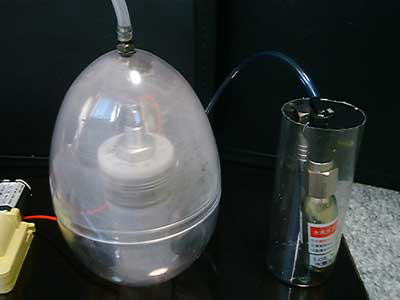

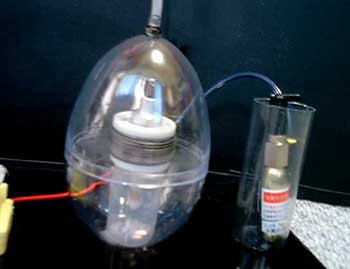

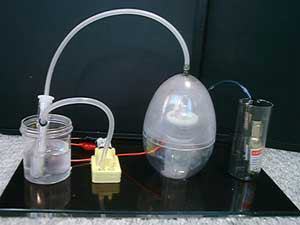

発電３分後燃料電池容器の上部が 燃料電池によって作られた水蒸気 により曇ってきます （実験の周囲環境（気温湿度等）および燃料電池 への負荷状況により変化します）
|
||

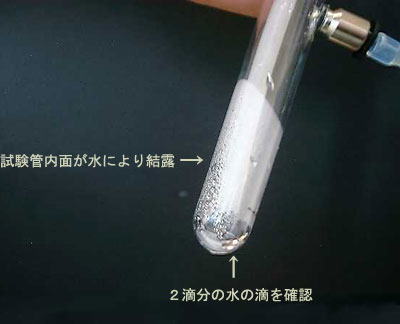

５分後試験管に回収された水が確認できます  |
| 容器内面の飽和水蒸気による曇りについて |
外気温度が低いとくもりやすく、逆に高いとくもりにくくなります。
くもる状態がちがっていても燃料電池から発生する水蒸気はかわりません。

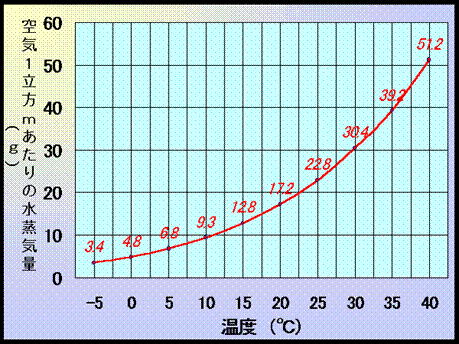

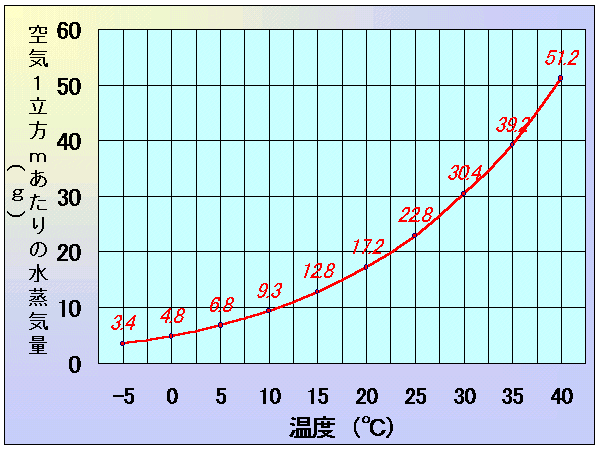

| 水の発生量と飽和水蒸気量 |
理論的には
水H2Oの反応エネルギーは常温でおおよそ
２３７KJ／ｍｏｌ
１ｗｈ＝３．６ＫＪであるので
２３７／３．６＝６５．８３Wh/mol
1NLでは ６５．８３/２２．４=２９３９ｍWh/NL
６．５V−１２０ｍAより＝78０ｍW
実験値で１時間７８０ｍWでの水素使用量は
７８０/２９３９＊１０００ｃｃ＝２６５ｃｃ
２６５ｃｃの水素の重さは ０．０２３７ｇ
水素０．２３７ｇから生成される水は ０．２１３ｇ
発電効率を８０％とすると ０．２６７ｇ
